> For the complete documentation index, see [llms.txt](https://docs.jakarto.com/guide-jakartowns/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://docs.jakarto.com/guide-jakartowns/fr/creer-et-gerer-des-inventaires/creer-et-editer-des-entites.md). # Créer et éditer des entités Interagir avec les nuages de points 3D permet d'extraire des coordonnées 3D précises de l'environnement capturé. C'est pourquoi tous les outils d'inventaire de Jakartowns vont nous faire basculer entre l’imagerie et le nuage de points. Les inventaires créés sont automatiquement sauvegardés dans le navigateur. Ils sont conservés d'une session à l'autre. Ils peuvent être exportés vers des formats compatibles pour une utilisation dans d'autres logiciels à l'aide des boutons disponibles dans le tableau d'inventaire. Les inventaires peuvent également être importés depuis des sources externes, pour compléter ou mettre à jour les inventaires existants. Les formats d'importation acceptés sont décrits dans le [tableau d'inventaires](https://docs.jakarto.com/guide-jakartowns/fr/creer-et-gerer-des-inventaires/pages/DzqKdL92dOR2IBYA7mhO#importation-de-données). ## Basculer entre l’imagerie et le nuage de point Cet outil permet aux utilisateurs de passer facilement de l’imagerie panoramique aux nuages de points, et inversement. Une fois un des outils ci-dessous activé, ce bouton vous permettra de revenir à l'imagerie panoramique pour visualiser le contexte de l'élément que vous êtes en train de créer ou d'éditer. {% embed url="" %} ## Créer des entités ### Collecter les coordonnées d’un point Ce bouton permet d’obtenir les coordonnées d’un point précis. Cette fonctionnalité est particulièrement utile pour accumuler et suivre des inventaires d’actifs, en fournissant des informations précises sur leur localisation. {% embed url="" %} Les points peuvent être déplacés dans le nuage de points pour ajuster leur position (sélectionner l'outil de collecte de cooordonnées, puis glisser-déposer l'icone du point). Les coordonnées sont automatiquement mises à jour dans le tableau d'inventaire. ### Annotations Dans les outils rapides, de façon similaire à la collecte des coordonnées, vous avez la possibilité d’ajouter des annotations aux points 3D. {% embed url="" %} ### Mesurer des distances Il est possible de mesurer la distance entre deux points. Cette mesure peut être réalisée en sélectionnant un point de départ et d’arrivée, fournissant ainsi la distance précise entre eux. Cette information apparaît dans le tableau d'inventaire, permettant de suivre cette information pour les consultations futures. {% embed url="" %} #### Mesure verticale à hauteur fixe En activant l'option **Ligne verticale** dans le tableau d'inventaire, vous entrez la hauteur que vous désirez que la ligne ait. Un seul clic suffira alors pour créer une mesure verticale, sa hauteur étant celle que vous venez de définir dans le champ **Longueur** (en mètres). Cette fonctionnalité est utilisée pour représenter rapidement un élément dont la hauteur est déjà connue (un poteau, un lampadaire standard, etc.) sans avoir à viser précisément son sommet dans le nuage de points. #### Contraintes horizontales et verticales Lors de la création ou de l'édition d'une mesure, vous pouvez appliquer des contraintes pour garantir que la ligne reste parfaitement horizontale ou verticale. Pour ce faire, utiliser les touches Ctrl et Shift. Cela est particulièrement utile pour les mesures de dégagement ou pour s'assurer que les éléments sont alignés correctement. ### Créer des polylignes Il est également possible de créer des polylignes, c’est-à-dire des lignes composées de plusieurs segments, reliant différents points. Cela peut être particulièrement utile pour représenter les délimitations de zones spécifiques. {% embed url="" %} #### Plusieurs polylignes en simultané Il est possible d'afficher plusieurs polylignes en même temps, sans devoir en masquer une pour travailler sur une autre. L'édition se fait une ligne à la fois, en prenant soin de la sélectionner avant de la modifier.

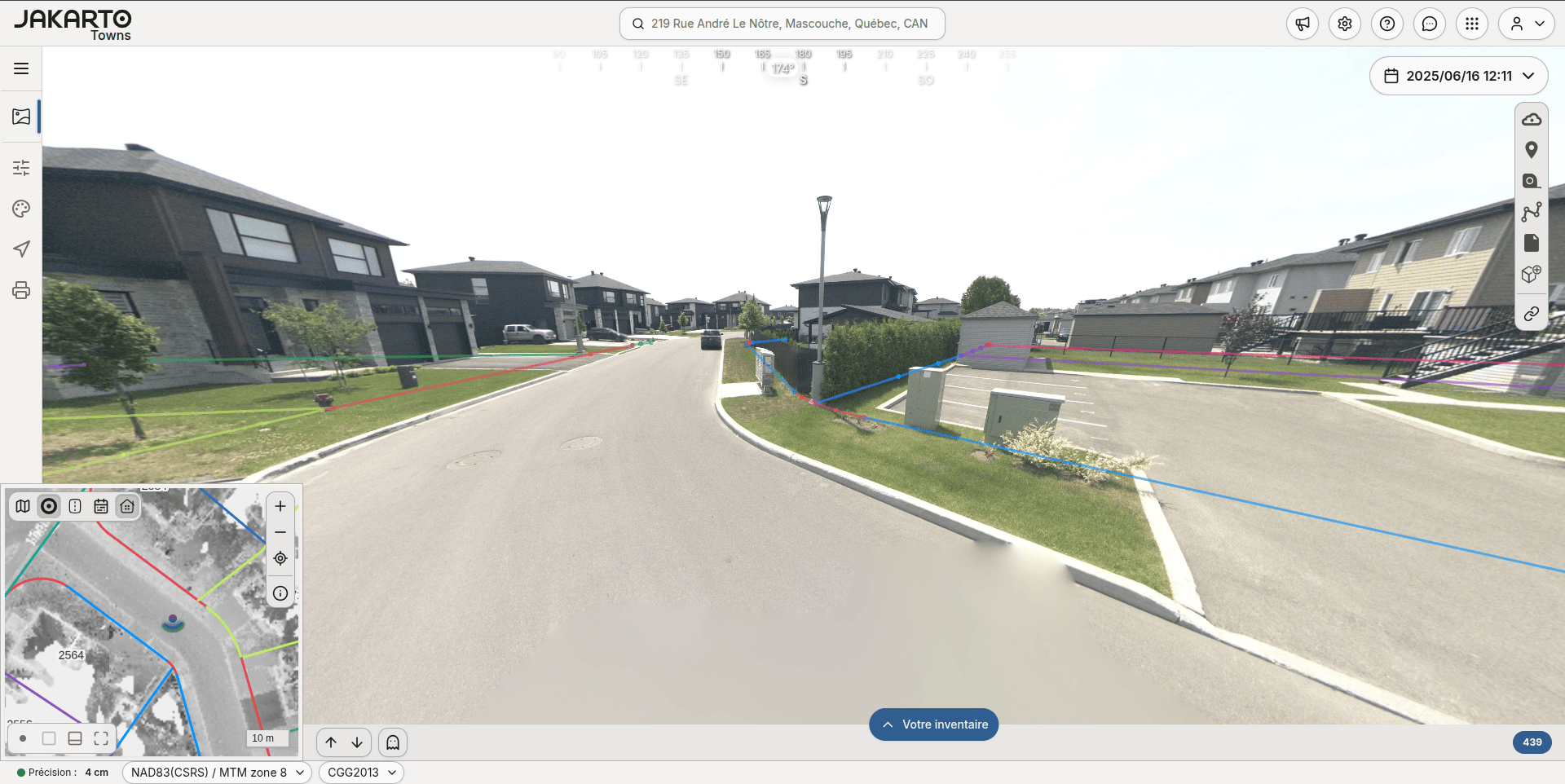

Plusieurs polylignes affichées et éditées simultanément
#### Modifier une polyligne existante Plusieurs actions sont possibles pour modifier une polyligne existante : * **Clic** sur une mesure pour la sélectionner et l'éditer. * **Clic** sur le sommet d'une mesure sélectionnée pour le déplacer. * **Clic** sur un segment d'une mesure sélectionnée pour le subdiviser. * **Alt+clic** sur un sommet aux extrémités d'une mesure sélectionnée pour la prolonger à partir de ce point. * **Clic droit** pour désélectionner la mesure en cours d'édition. Un indice s'affiche près du curseur pour indiquer en tout temps l'action associée selon votre usage (démarrer une ligne, éditer un sommet ou un segment, prolonger, accrocher, appliquer une contrainte horizontale ou verticale, sélectionner ou désélectionner), pour vous guider pendant la saisie.

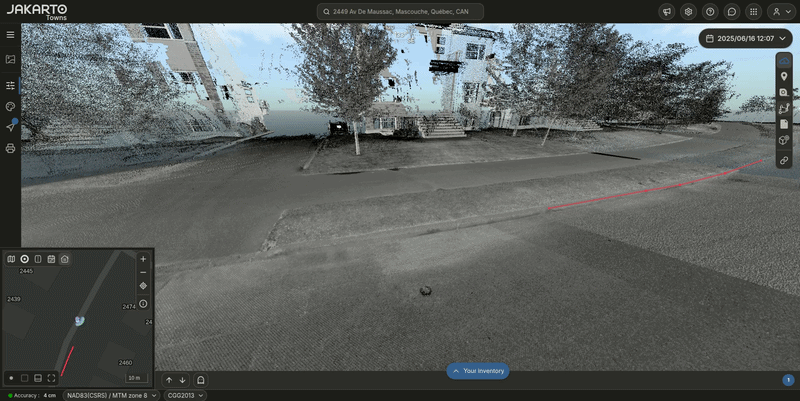

Prolonger une ligne ou insérer un point au milieu d'un segment
### Créer des polygones Vous pouvez tracer des polygones fermés directement en 3D, pour représenter des surfaces (parcs, zones d'entretien, empiètements, etc.). Pour chaque polygone, Jakartowns calcule et affiche côte à côte : * le **périmètre** ; * l'**aire (plane)**, qui ignore la pente du terrain ; * l'**aire (3D)**, qui suit la pente du terrain et donne donc une superficie de surface plus fidèle à la réalité du terrain, pouvant être plus grande que l'aire plane sur un terrain incliné. Lors de l'import d'un polygone, les trous éventuels sont retirés (seul le contour extérieur est conservé) et les polygones multi-parties sont automatiquement scindés en polygones distincts ; un message vous avertit lorsque cette simplification a été appliquée.

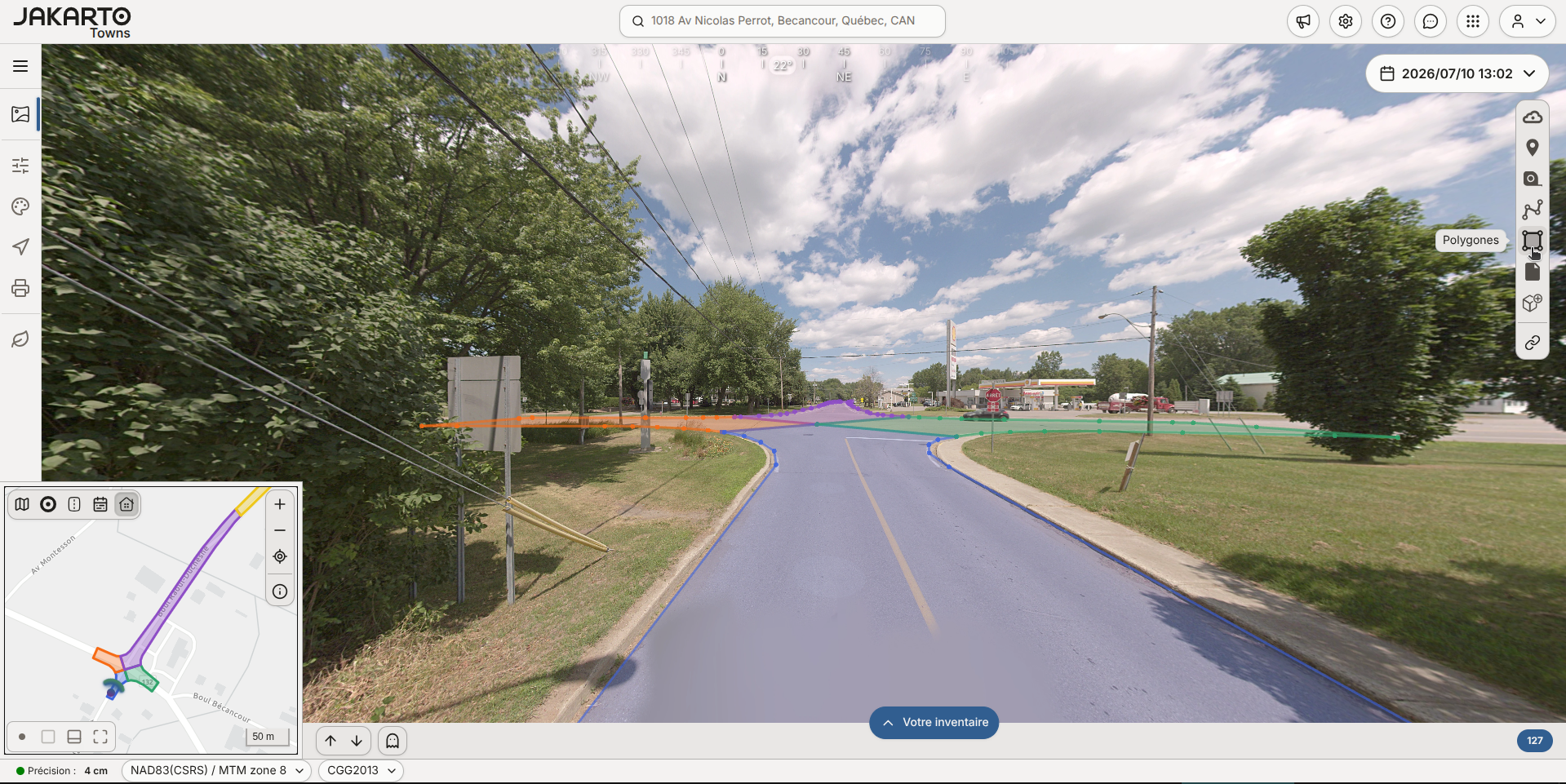

Polygone avec périmètre, aire plane et aire 3D affichés
### Insérer un modèle 3D Cet outil permet de positionner un modèle 3D dans la vue, en complément des autres outils d'inventaire. Cette fonctionnalité peut être utile pour représenter un objet dont la forme réelle n'est pas capturée telle quelle par le nuage de points (mobilier urbain, végétation, etc.). Une bibliothèque de modèles est proposée par défaut. Elle contient des lampadaires, des fleurs, des poteaux utilitaire, des panneaux d'arrêt, des bancs, des palmiers, ainsi qu'un simple cube générique. Une fois un modèle placé dans l'espace 3D, des contrôles supplémentaires dans le tableau d'inventaire permettent de le déplacer, le pivoter et le redimensionner. Vous pouvez aussi importer votre propre modèle. Voici comment procéder : * combinaisons de fichiers acceptées : `.gltf` (seul, ou avec `.bin`, ou avec `.bin` et `.png`), `.glb` (seul ou avec `.png`), ou `.obj` + `.mtl` + une texture `.png`/`.jpg` du même dossier ; * donnez un nom à votre modèle et sélectionnez le ou les fichiers correspondants ; * cochez l'option **L'axe vertical du modèle est Z** si votre modèle a été exporté avec cette convention (plutôt que l'axe Y, plus courant). Le modèle importé est ensuite disponible dans la liste déroulante pour la session en cours, comme les modèles de la bibliothèque par défaut. ### Trianguler un point à distance > \[!NOTE] Cette fonctionnalité est disponible uniquement si elle a été préalablement activée dans les réglages de l'application. L'outil de triangulation permet de positionner un point 3D uniquement à partir des images panoramiques, en utilisant des techniques de triangulation (lancers de rayons provenant de différents points de vue). Cette fonctionnalité est la seule qui n'a pas besoin d'accéder aux nuages de points LiDAR pour créer des points 3D. Cette fonctionnalité est utile pour récupérer la coordonnée d'un élément très éloigné (et non numérisé par le nuage de points) ou mal capté par le nuage de points à cause de différents obstacles. Le principe : vous visez le même élément depuis au moins deux points de vue différents ; Jakartowns calcule ensuite la position 3D du point à l'intersection des lignes de visée. 1. Activez l'outil de triangulation. 2. Depuis un premier point de vue, faites un **clic droit** sur l'élément à positionner : une ligne de visée est tracée dans sa direction. 3. Déplacez-vous vers un autre point de vue (pastille, carte 2D ou raccourci clavier), puis refaites un **clic droit** sur le même élément. 4. Répétez l'opération depuis un troisième point de vue si vous le souhaitez, pour affiner la précision — plus les angles de visée sont différents, plus le résultat est fiable. 5. Une fois au moins deux lignes de visée tracées, cliquez sur le bouton de confirmation (✓) pour enregistrer le point à l'intersection calculée. Il apparaît alors dans le tableau d'inventaire comme n'importe quelle autre mesure. Vous pouvez naviguer normalement dans la vue panoramique pendant que l'outil de triangulation est actif. ## Conseils et astuces ### Accrochage aux points et lignes existants (Snap) En maintenant la touche **Alt** enfoncée pendant le tracé ou l'édition, le curseur s'accroche automatiquement aux points ou aux lignes déjà présents dans l'inventaire, avec des indicateurs visuels pour confirmer l'accrochage. Cela facilite la création de réseaux de lignes connectées entre elles.
Accrochage automatique aux points et lignes existants avec la touche Alt
> \[!NOTE] Les couleurs et icônes définies dans la [symbologie](/guide-jakartowns/fr/creer-et-gerer-des-inventaires/tableau-dinventaires.md#symbologie) s'appliquent aussi aux polylignes. ### Mettre sur pause un tracé en cours Lors de la création de ligne, polyligne ou polygone, vous pouvez mettre le tracé en pause pour naviguer dans la vue panoramique et ajuster votre position. Pour ce faire, cliquez sur le bouton **Pause** dans la barre d'outils. Le tracé est mis en attente et vous pouvez vous déplacer librement. Lorsque vous êtes prêt à reprendre le tracé, cliquez à nouveau sur le bouton. ### Création de points en série La fonctionnalité de création de points en série permet d'optimiser le processus de collecte d'inventaires en facilitant la création de plusieurs points consécutifs avec des propriétés similaires. {% embed url="" %} {% embed url="" %} Voici comment utiliser la création en série : 1. Cliquez sur la case à cocher "Création en série" dans le formulaire de création de point 2. Remplissez le champ "Nom" avec la valeur par défaut souhaitée (par exemple, un P-Code comme "PAC") 3. Commencez la saisie de vos points 4. Tous les nouveaux points créés auront automatiquement l'attribut "Nom" rempli avec la valeur par défaut définie Cette fonction est particulièrement utile pour : * Les utilisateurs qui utilisent un code spécifique pour identifier le type d'élément relevé * Accélérer considérablement le processus de création de points lors de l'inventaire de plusieurs éléments du même type * Faciliter l'importation des points dans des logiciels externes comme AutoCAD Civil 3D Lors de l'importation d'un fichier de points (CSV, PNEZD) dans des logiciels externes comme AutoCAD Civil 3D, les points peuvent être traités en fonction de leur description. Cette approche permet de : * Gagner beaucoup de temps lors de l'importation de données * Organiser automatiquement les points selon leurs caractéristiques * Faciliter la gestion ultérieure des inventaires importés Cette mécanique est particulièrement efficace pour les projets d'envergure nécessitant l'importation de nombreux points d'inventaire. --- # Agent Instructions This documentation is published with GitBook. GitBook is the documentation platform designed so that both humans and AI agents can read, navigate, and reason over technical content effectively. Learn more at gitbook.com. ## Querying This Documentation If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question. Perform an HTTP GET request on the current page URL with the `ask` query parameter, and the optional `goal` query parameter: ``` GET https://docs.jakarto.com/guide-jakartowns/fr/creer-et-gerer-des-inventaires/creer-et-editer-des-entites.md?ask=&goal= ``` `ask` is the immediate question: it should be specific, self-contained, and written in natural language. `goal` is optional and describes the broader end goal you are ultimately trying to accomplish on behalf of the user. GitBook uses it to tailor the answer towards what is most useful for that goal. The response will contain a direct answer to the question and relevant excerpts and sources from the documentation. Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
